Как работает железнодорожная стрелка в принципе многие знают. Есть пост электрической централизации. Туда стекается все электрическое управление стрелками, сигналами и многими другими вещами. Подходят все электрические кабели управления на пульт дежурного по станции, на профессиональном языке — ДСП. Поступает электрический сигнал с пульта ДСП и поехали: электродвигатель заработал и тяга потянула остряки в ту или другую сторону. Стрелочный перевод переведен в нужную сторону.

А знаете ли вы, как переводятся стрелки на пути городского трамвая?

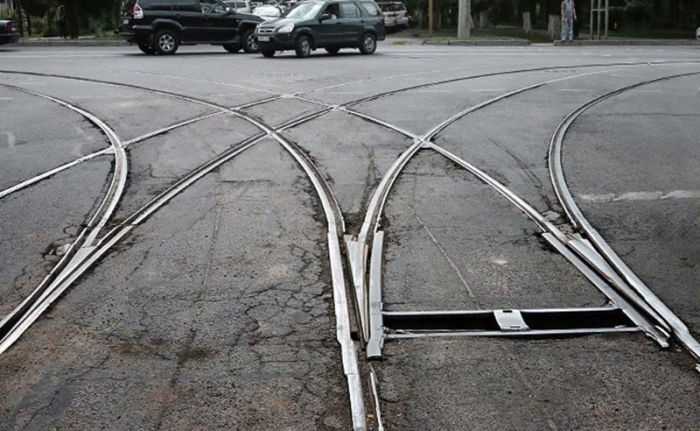

У трамвайных путей не бывает развилок «право-центр-лево». На трамвайных путях предусмотрена только двойная развилка. В прошлом стрелки переводились вручную. Вагоновожатые делали это обычными ломиками. Но все же сейчас стрелки работают автоматическом режиме.

Изначально стрелка расположена так, чтобы трамвай двигался направо. Если вагоновожатому необходимо изменить маршрут, он делает это заранее прямо из кабины. Для этого примерно за 20 метров предусмотрен воздушный (его еще называют сериесным) контакт. Питание от него идет к соленоидам, которые расположены в сравнительно небольшой металлической коробке, находящейся рядом со стрелкой.

Чтобы повернуть направо, водителю трамвая не нужно предпринимать никаких действий по переводу стрелки. До подъезда к сериесному контакту он отключает двигатель, и трамвай доезжает до стрелки по инерции. Так как на соленоиды не поступило напряжение, стрелка остается в положении «направо».

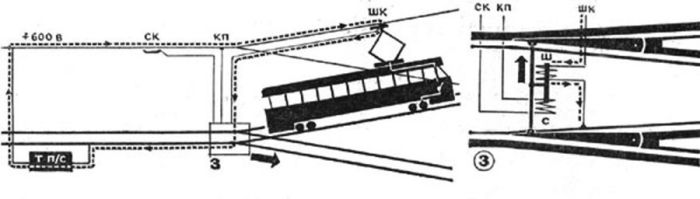

При необходимости повернуть налево вагоновожатый подъезжает к стрелке с включенными двигателями. Ток последовательно протекает через контактный провод на сериесный электропривод, затем по цепи – на воздушные контакты и через токосъемник и двигатель попадает на рельс, попутно создавая электромагнитную индукцию в соленоиде. Катушка соленоида втягивает в себя сердечник, благодаря чему стрелка устанавливается в положение «поворот налево».

После того, как трамвай проедет по нужному пути, требуется вернуть систему в стандартное положение. Этот процесс также автоматизирован. Благодаря токосъемнику происходит замыкание воздушного контакта (шунтового). Он проводит ток через шунтовой привод на рельсы. Запитанная катушка соленоида возвращает стрелку на место.

Безопасность: При автоматическом переводе пешеходам не угрожает поражение электричеством, потому что напряжение на рельсах не превышает 16 В.

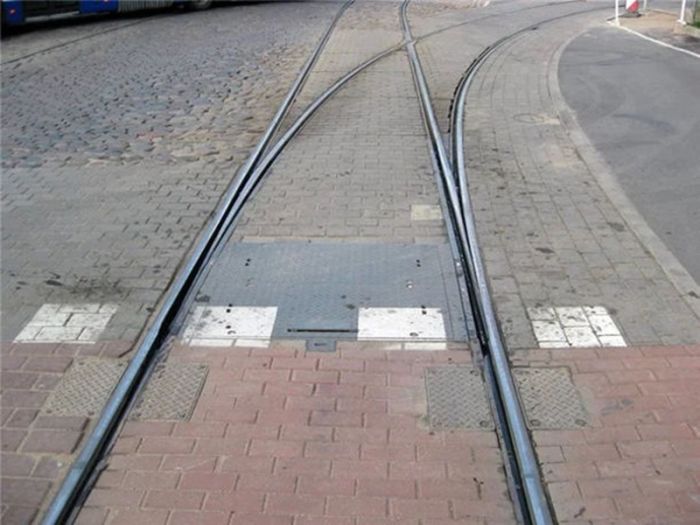

На современных трамвайных путях используется несколько иная автоматизация перевода стрелок. После проезда трамвая стрелка остается в последнем положении («направо» или «налево»). Для управления движения на каждом из направлений имеются находящиеся два воздушных контакта и один выходной – после стрелки. Когда водитель трамвая отключает двигатель и едет по инерции, стрелка переводится направо. При включенном двигателе – налево. В остальном принцип работы схож с классическим.

В наиболее крупных городах мира все чаще для перевода стрелок используют бесконтактные высокочастотные механизмы, разработанные компанией «Signaltechnik-Elektronik AG» (Швейцария). Вагоновожатый делает установку согласно предполагаемому маршруту в начале рабочей смены, когда покидает депо.

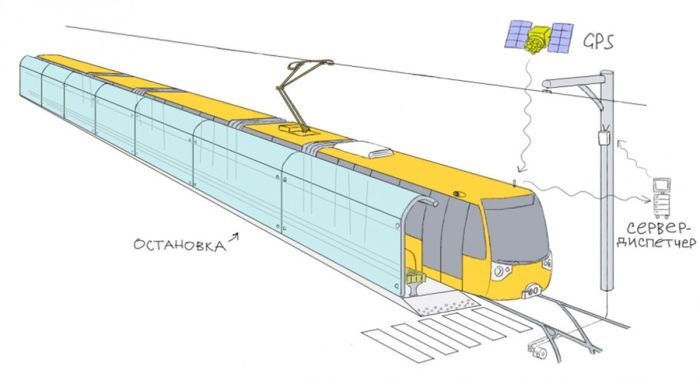

В вагоне имеется передатчик, непрерывно излучающий сигнал. Находящиеся на его пути стрелки оборудованы приемниками и микропроцессорами, которые, уловив сигнал подъезжающего трамвая автоматически переключают стрелку в нужное положение. Таким образом вагоновожатый не отвлекается на лишние действия и может более внимательно следить за дорогой. Одну стрелку подобного типа можно увидеть в Москве на развилке к/ст Таллинская – Строгинское депо.
